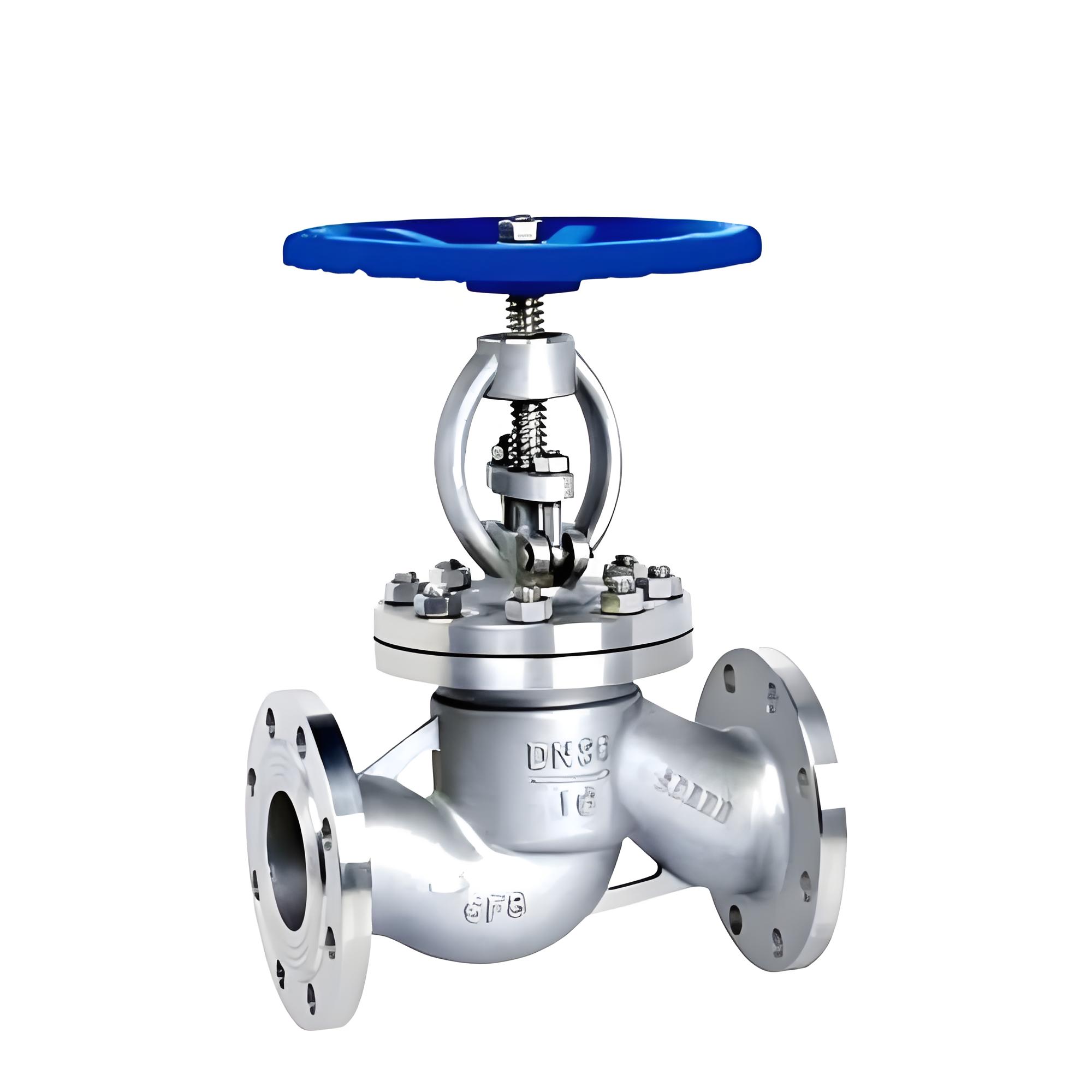

產品名稱：上海手動截止閥J41Y-64P DN15產品生產廠家[ 2024-10-18 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、上海手動截止閥J41Y-64P DN15產品生產廠家介紹

上海湖泉閥門集團有限公司J41H、J41Y、J41W 手動法蘭截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。公稱壓力1.0MPa-16.0MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

二、J41Y鉻鉬鋼截止閥生產范圍

型號：	J41Y-6I/25I/40I/64I/100I/160I	口徑：	DN15-DN500
壓力：	1.6MPA-16MPA	材質：	鉻鉬鋼、鉻鉬釩鋼

三、J41Y鉻鉬鋼截止閥試驗壓力

公稱壓力PN(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體強度試驗	2.4	3.8	6.0	9.6	15	24
上密封試驗	1.8	2.8	4.4	7.0	11	18
密封試驗	1.8	2.8	4.4	7.0	11	18

四、J41Y鉻鉬鋼截止閥使用范圍

產品類型	適用介質	適用溫度(℃)
J41Y-C型	水、蒸汽、油品	≤425℃
J41Y-I型	水、蒸汽、油品	≤550℃

五、J41Y鉻鉬鋼截止閥主要零件材料

產品類型	零件名稱
產品類型	閥體、閥蓋	閥桿	閥瓣	密封面	閥桿螺母	填料	緊固件	手輪
J41Y-C型	25、WCB	鉻不銹鋼	2Cr1325	鈷基硬質合金鋼	鋁青銅	柔性石墨	優質碳鋼	可鍛鑄鐵
J41Y-I型	鉻鉬鋼	鉻鉬鋼	合金鋼	鈷基硬質合金鋼	鋁青銅	柔性石墨	合金鋼	可鍛鑄鐵

公稱通徑DN	主要外形尺寸和連接尺寸											重量
公稱通徑DN	L	D	D1	D2	D6	b	f	f2	z-d	H	D0	手動
J41Y-64C J41Y-64I J41H-64 J41H-64I
10	170	100	70	50	35	18	2	4	4-14	198	120	5.7
15	170	105	75	55	41	18	2	4	4-14	195	140	10
20	190	125	90	68	51	20	2	4	4-18	228	160	13
25	210	135	100	78	58	22	2	4	4-18	275	180	14.5
32	230	150	110	82	66	24	2	4	4-23	325	200	19
40	260	165	125	95	76	24	3	4	4-23	360	240	25
50	300	175	135	105	88	26	3	4	8-23	410	280	35
65	340	200	160	130	110	28	3	4	8-23	450	320	48
80	380	210	170	140	121	30	3	4	8-23	485	360	56
100	430	250	200	168	150	32	3	4	8-25	537	400	125
125	500	295	240	202	176	36	3	4	8-30	631	400	131
150	550	340	280	240	204	38	3	4	8-34	646	450	157
200	650	405	345	300	260	44	3	4	12-34	813	500	283
J41Y-100C J41Y-100I J41H-100 J41H-100I
10	170	100	70	50	35	20	2	4	4-14	198	120	6
15	170	105	75	55	40	20	2	4	4-14	202	140	11
20	190	125	90	68	51	22	2	4	4-18	228	160	13.2
25	210	135	100	78	58	24	2	4	4-18	250	180	14
32	230	150	110	82	66	24	2	4	4-23	326	220	15
40	260	165	125	95	76	26	3	4	4-23	359	240	29
50	300	195	145	112	88	28	3	4	4-25	414	280	49
65	340	220	170	138	110	32	3	4	8-25	434	320	65
80	380	230	180	148	121	34	3	4	8-25	547	400	95
100	430	265	210	172	150	38	3	4.5	8-30	621	450	115
125	500	310	250	210	176	42	3	4.5	8-34	732	450	149
150	550	350	290	250	204	46	3	4.5	12-34	84	500	310
200	650	430	360	312	260	54	3	4.5	12-41	925	550	590
