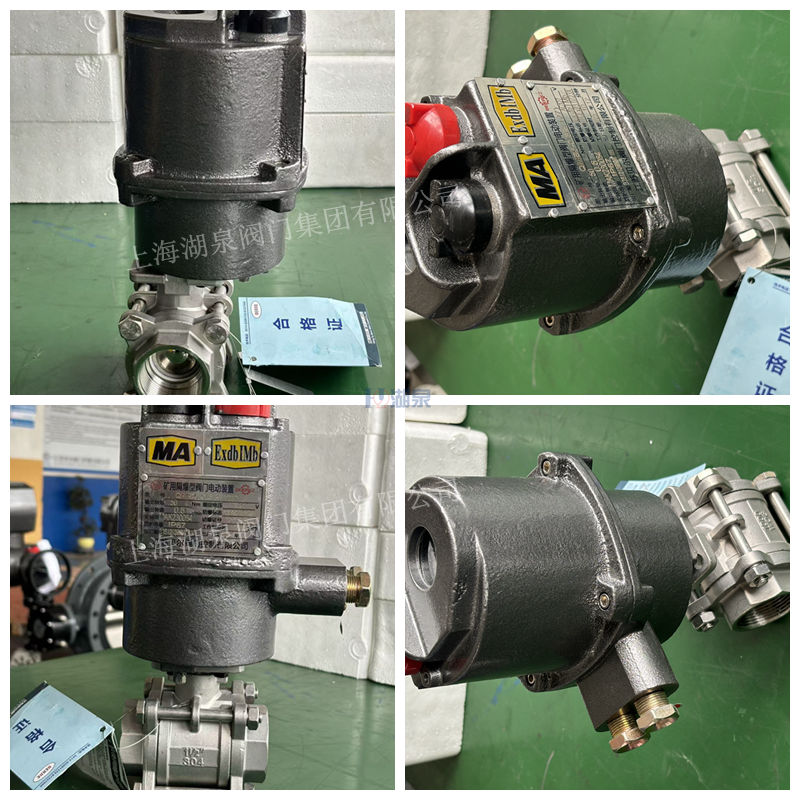

礦用隔爆型一體式電動球閥 QMB5-0.6G(127V) 是一款專為煤礦等爆炸性危險環境設計的閥門自動化控制設備。它將電動執行器與球閥本體集成于一個隔爆外殼內，實現了結構緊湊、控制精準、安全可靠的管道流體通斷控制。‌

一、 產品概述與用途

二、 型號含義與關鍵參數

• ‌QMB‌：代表部分回轉礦用隔爆型閥門電動裝置。
• ‌5‌：表示輸出軸公稱轉矩為50N·m（約5kgf·m）。‌
• ‌0.6‌：表示輸出轉速為0.6轉/分鐘。‌
• ‌G‌：通常指產品型號或連接方式的特定代號（在相關型號中常見）。
• ‌(127V)‌：指額定工作電壓為交流127V。‌

三、 核心技術與性能特點

• ‌隔爆安全設計‌：設備采用符合國家標準的隔爆外殼，能將內部可能產生火花、電弧的電路與外部爆炸性環境完全隔離，防爆標志為ExdⅠ Mb，確保在煤礦井下危險環境中的安全運行。‌
• ‌一體化智能控制‌：集成了電動執行機構與球閥，具備行程控制、力矩保護、閥位指示等功能。‌支持多種控制方式，包括開關量信號（無源節點）、模擬量信號（如4-20mA）以及RS-485總線通信，可實現遠程控制、狀態反饋與系統集成。‌
• ‌高可靠性‌：內置過載保護、短路保護、欠壓保護及過力矩保護等機制，確保設備在異常情況下自動停機，避免損壞。‌ 采用數字編碼器等智能元件精確檢測閥位。‌
• ‌適應性強‌：閥體通常采用不銹鋼等耐腐蝕材質，密封性能良好。‌可適配不同口徑（如DN15至DN800）和壓力等級（如PN0.6至PN16）的管道需求。‌

四、 工作環境與條件

• ‌電源‌：單相交流127V ±10%，50Hz。‌
• ‌環境溫度‌：-20℃ 至 +60℃。‌
• ‌環境濕度‌：≤95%（+25℃時）。‌
• ‌大氣壓力‌：80 kPa 至 106 kPa。‌
• ‌防護等級‌：IP55（防塵、防噴水），特殊要求可達IP65或IP67。‌
• ‌工作制‌：短時工作制，通常為10分鐘。‌
• ‌適用場合‌：含有甲烷、煤塵等爆炸性危險氣體的煤礦井下（采掘工作面除外），且應無強烈震動、無直接淋水、無嚴重腐蝕性介質。‌

五、 主要技術規格

• ‌公稱轉矩‌：50 N·m。‌
• ‌輸出轉速‌：0.6 r/min。‌
• ‌閥門口徑范圍‌：常規為DN15~DN800。‌
• ‌介質壓力范圍‌：0.2 MPa ~ 7.0 MPa（或更高至16MPa）。‌
• ‌控制方式‌：涵蓋礦用一體式電動開關型、調節型、總線型等多種類型。‌
• ‌通訊接口‌：可選配RS-485總線。‌

六、 符合標準
